Pflanzenlampe mit 60 LM301B 3500K und 5 Oslon 660nm LEDs

[mph]

LED-Lampen

• mph
• 16. Jan. 2021

LM301B plus Far Red

Die Pflanzenlampe besteht aus einem 50cm Alustreifen mit 60 Samsung LM301B 3500K und 5 Osram Oslon 660nm LEDs. Der Alustreifen ist in ein 50cm Alu-LED-Profil eingeklebt. Die technischen Daten für den LED-Streifen sind laut Hersteller:

Strom	Spannung	Leistung	Lumen	Lumen/W	µmol/s	µmol/Joule
0,700 A	24,11 V	16,9 W	2263 lm	134,09 lm/W	51,34	3,04
0,800 A	24,42 V	19,5 W	2558 lm	130,94 lm/W	58,20	2,98
0,900 A	24,69 V	22,2 W	2870 lm	129,16 lm/W	65,27	2,94
1,000 A	24,97 V	25,0 W	3170 lm	126,95 lm/W	72,15	2,89

Im Betrieb mit einem Konstantstrom von 0,7 A erwärmt sich das Alu-LED-Profil nur leicht. Der Streifen darf mit bis 1,0A betrieben werden. Für die Chilianzucht reicht eine Lampe mit 50cm für bis etwa 80cm x 50cm. Es können auch mehrere Streifen in Reihe geschaltet werden, z.B. zwei Streifen auf einem Profil mit 1m Länge, um längliche Flächen an der Fensterbank oder in Regalen zu beleuchten. Der Abstrahlwinkel der LEDs ist 90°.



[mph]

Im Betrieb mit 0,9 A ist die Erwärmung des Alu-LED-Profils völlig unkritisch. Nach mehr als drei Stunden Betrieb kann man das Profil immer noch problemlos anfassen. Die mit einem Testo Infrarotthermometer gemessene Temperatur liegt nur bei 38°C. Die auf 0,9 A eingestellte Konstantstromquelle LCM-25 von Meanwell erwärmt sich mehr. Bisher ist noch nicht getestet, wie nahe der Abstand zu den Blättern von Chilijungpflanzen mindestens sein sollte. Geschätzt kann man bis etwa 25cm heran gehen.



[mph]

Die Klemmen auf dem Streifen lassen sich leicht lösen. Wenn man mit einer kleinen Spitze in das runde Loch drückt kann man den Leiter leicht einstecken oder herausziehen.



[Lemon Dropper]

Wie lassen die sich denn aufhängen ?



[mph]

In die Nut im Profil kann man Nutensteine oder Schrauben mit Vierkantkopf einschieben. Es gibt auch eine Drahtseilaufhängung. Das Bild zeigt die Nut mit eingeschobenem Nutenstein.

Im Nutenstein ist ein M4-Gewinde.



[Lemon Dropper]

Und einfach die Ösen einschrauben und mit Karabinern abhängen.



[mph]

Und einfach die Ösen einschrauben und mit Karabinern abhängen.

Zum Beispiel. Oder eine lange Schraube durch ein Loch in einem Regalbrett in das Gewinde einschrauben und eine Hülse auf die Schraube aufstecken, damit etwas Abstand bleibt.



[Lemon Dropper]

Finde das ist eine gute Lösung für zb. (Schwerlast)regale . Dazu würde auch die Länge passen .
Oder natürlich als zusätzliche Beleuchtung auf der Fensterbank.



[mph]

In den nächsten Tagen erstelle ich eine Anleitung wie man die Pflanzenlampe an eine Konstantstromquelle anschließt. Dann kann man sie über mich (stelle ich im Marktplatz ein, wenn es soweit ist) erst einmal als Bausatz, verschiedene Teile bereits vormontiert, beziehen. Es dauert aber noch mindestens bis Dienstag, bis die restlichen Teile vollständig da sind.



[mph]

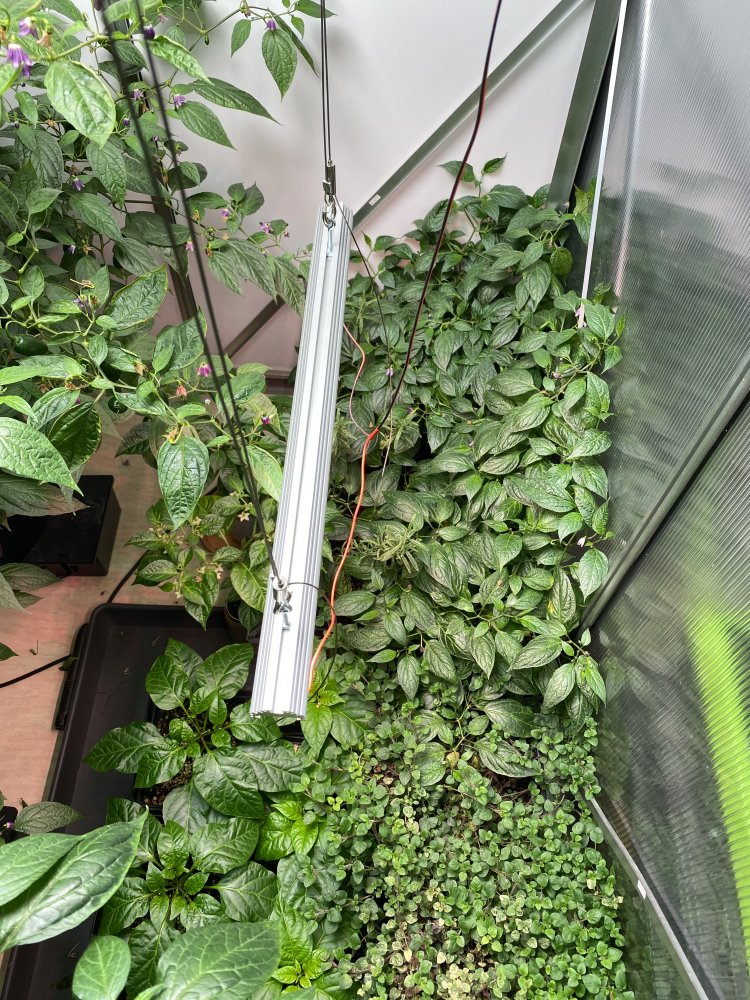

Eine Lampe im Betrieb:

Pflanzenlampe LM301B 3500K + Far Red

• mph
• 01. Feb. 2021

Durch Nutensteine im Profil kann man entweder die Lampe festschrauben oder Ösen mit Gewinde M4 einschrauben, um sie aufzuhängen.

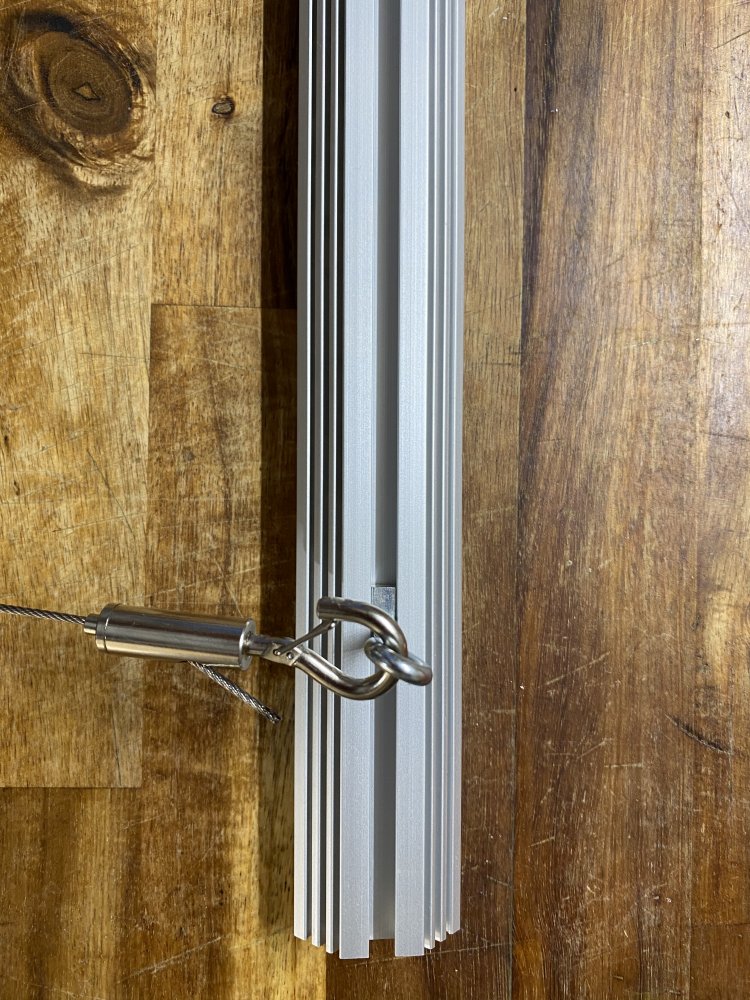

Beispiel Aufhängung

• mph
• 01. Feb. 2021

Pflanzenlampe LM301B 3500K + Far Red

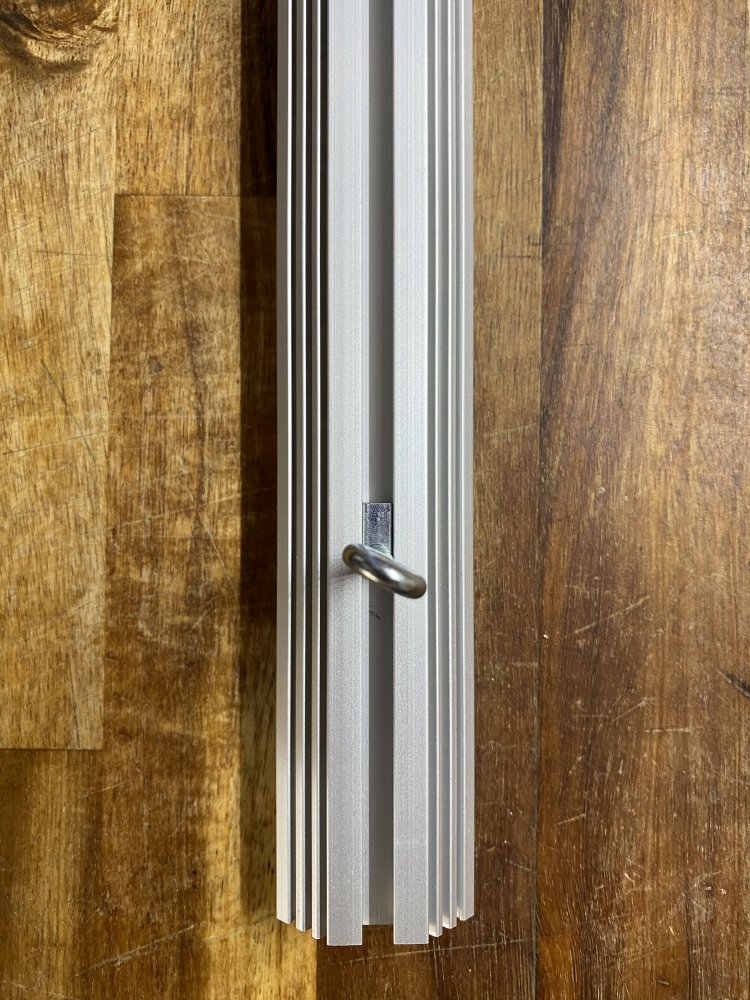

Beispiel Öse in Nutenstein

• mph
• 01. Feb. 2021

Pflanzenlampe LM301B 3500K + Far Red

Für die Lampe mit 50cm Länge können z.B. folgende Konstantstromquellen verwendet werden:

• Meanwell PLM-25-700
• Meanwell LCM-25

Beide Netzteile liefern eine Sicherheitskleinspannung.

Eine Variante mit 1m Länge ist in Vorbereitung.

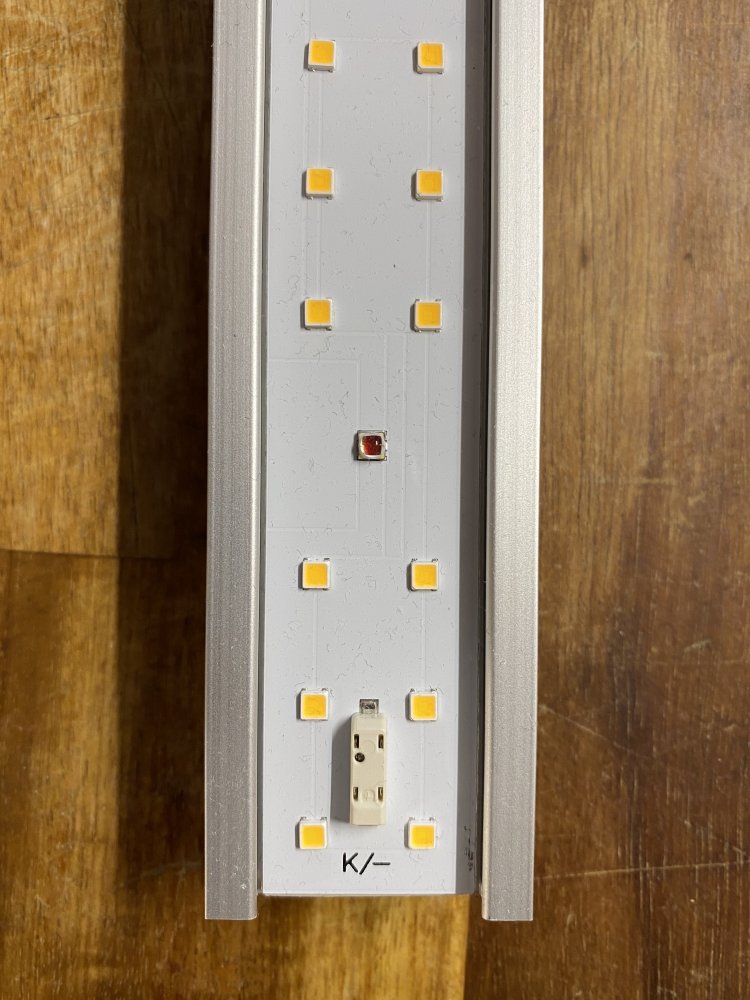

Mit dem Anschluss K/- wird der Minus-Ausgang der Konstantstromquelle verbunden.

Anschluss K/-

• mph
• 01. Feb. 2021

Pflanzenlampe LM301B 3500K + Far Red

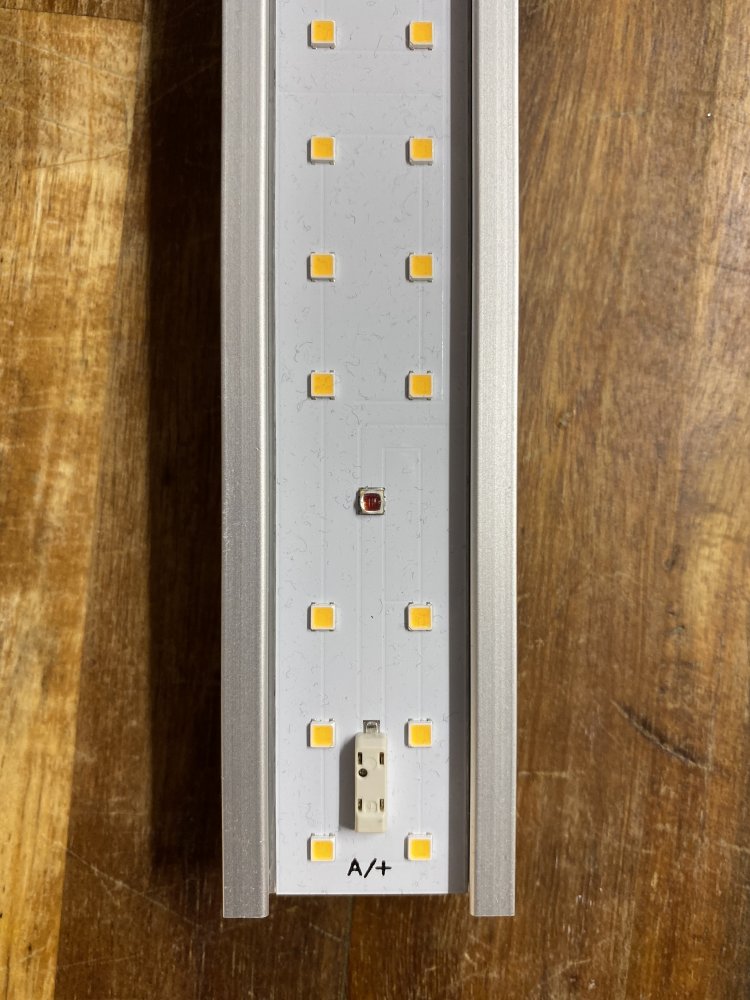

Mit dem Anschluss A/+ wird der Plus-Ausgang der Konstantstromquelle verbunden.

Anschluss A/+

• mph
• 01. Feb. 2021

Pflanzenlampe LM301B 3500K + Far Red

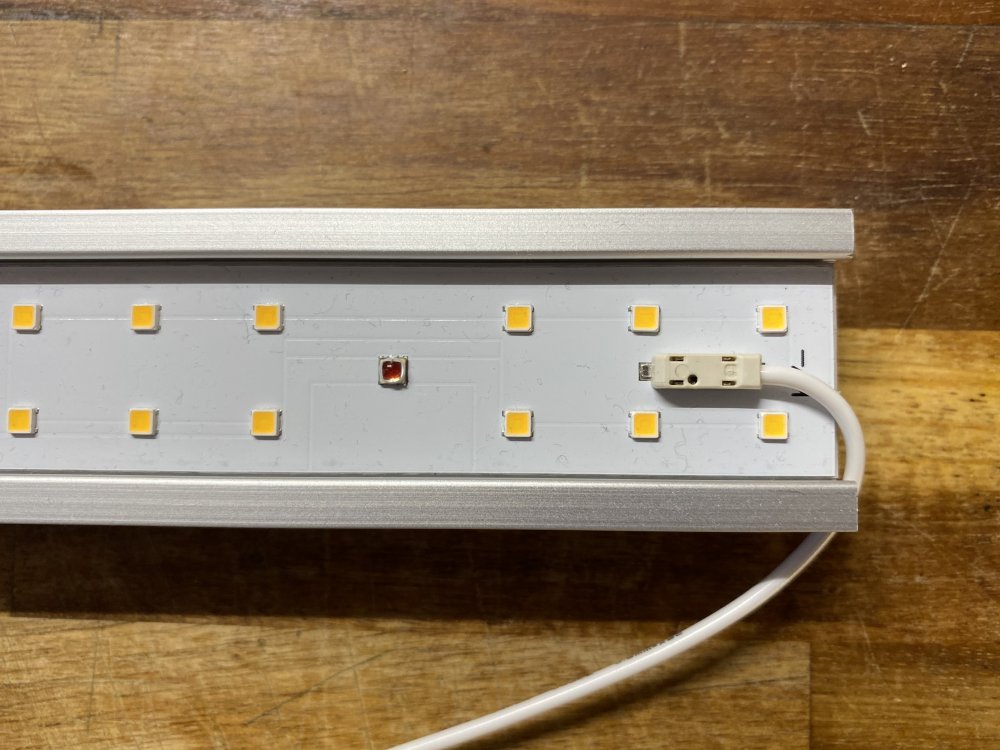

Starre Leitung mit bis 0,5mm² kann in die Anschlussklemmen eingesteckt werden. Flexible Leitungen mit bis 0,5mm² können auch verwendet werden, wenn die Aderenden verdrillt und verzinnt werden. Die Abisolierlänge ist ca. 1cm.

Anschluss Leitung

• mph
• 01. Feb. 2021

Pflanzenlampe LM301B 3500K + Far Red

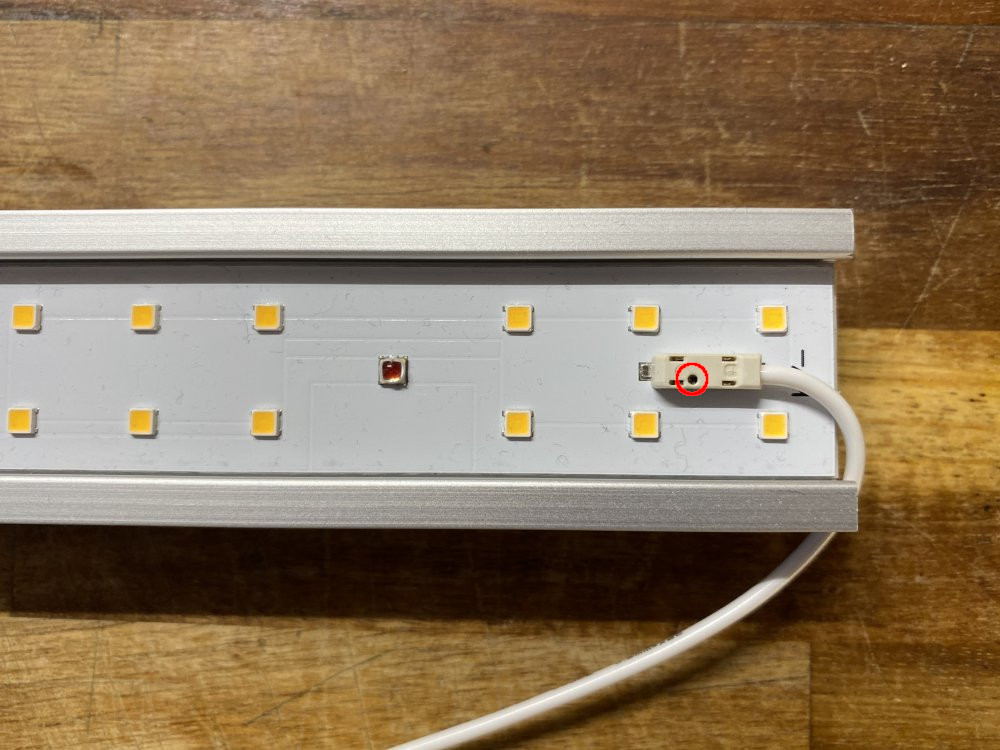

Durch Drücken mit einem spitzen Gegenstand im rot markierten Loch kann die Leitung leicht eingesteckt und herausgenommen werden. Notfalls kann man dazu sogar einen Zahnstocher verwenden.

Anschluss Leitung

• mph
• 01. Feb. 2021

Durch Drücken mit einem spitzen Gegenstand im rot markierten Loch kann die Leitung leicht...

Bei Verwendung einer Aufhängung und einer flexiblen Leitung kann eine Zugentlastung mit Hilfe eines Kabelbinderblocks (noch kein Foto vorhanden) realisiert werden.



[mph]

Die Leitungen werden im Netzteil eingesteckt. Durch Druck auf den Knopf an der Klemme kann die entsprechende Ader leicht eingesteckt oder ausgesteckt werden. Die Aderenden sollten mit Aderendhülsen versehen werden. Beim Ausgang für die LEDs kann man notfalls die Adern verdrillen und verzinnen. Eine Netzleitung mit Eurostecker und mit Aderendhülsen vorbereiteten Aderenden wird entweder beigelegt oder auf Wunsch bereits ans Netzteil angeschlossen.

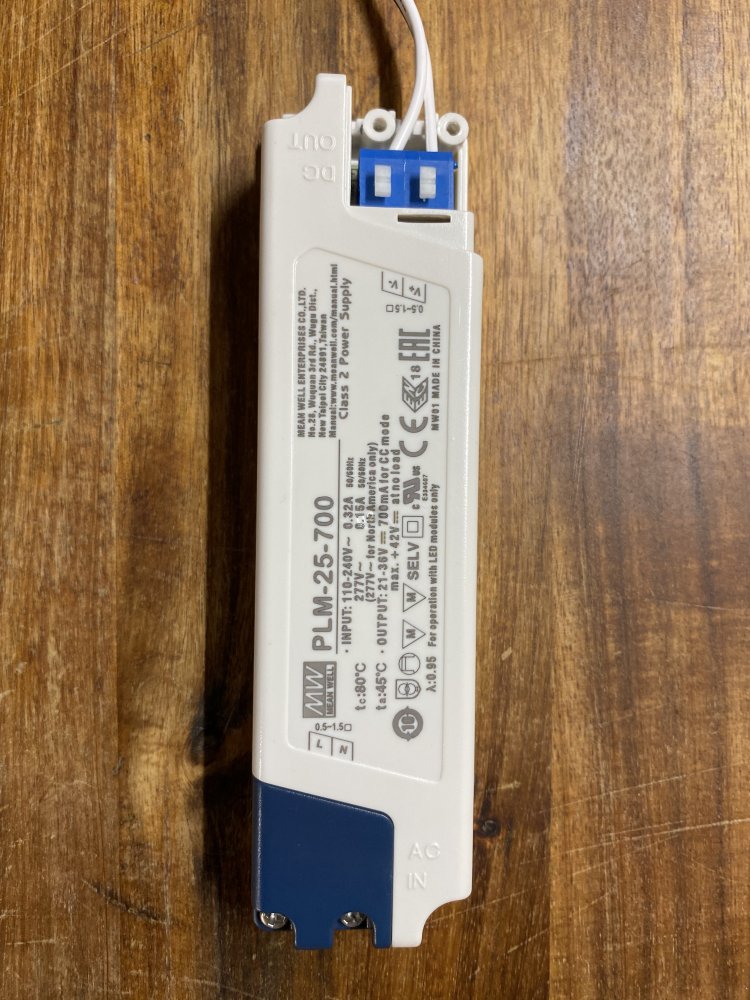

Anschluss DC OUT (LED) PLM-25-700

• mph
• 01. Feb. 2021

Pflanzenlampe LM301B 3500K + Far Red

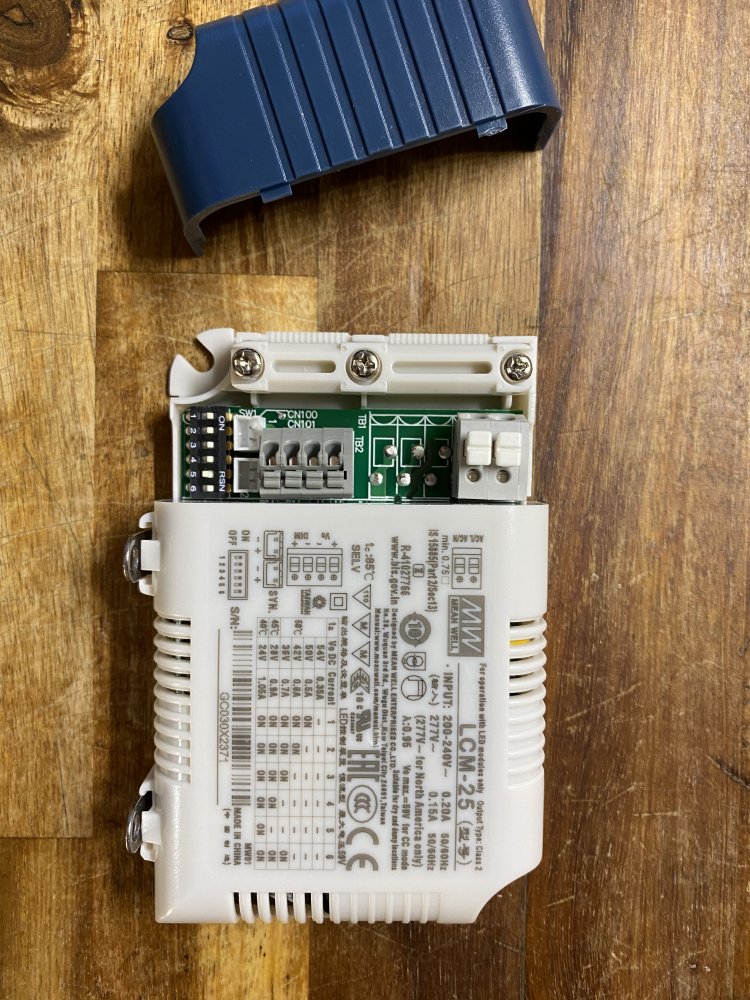

Der grüne Deckel der LCM-25 ist aufgesteckt und kann abgezogen werden. Bei der Konstantstromquelle Meanwell LCM-25 wird an den mit AC gekennzeichneten Klemmen (rechts auf dem Foto) die Netzleitung angeschlossen. Die Leitung für die LEDs klemmt man an der mit V0 gekennzeichneten Klemme an (+ an A/+ und - an K/-).

Meanwell LCM-25

• mph
• 01. Feb. 2021

Pflanzenlampe LM301B 3500K + Far Red

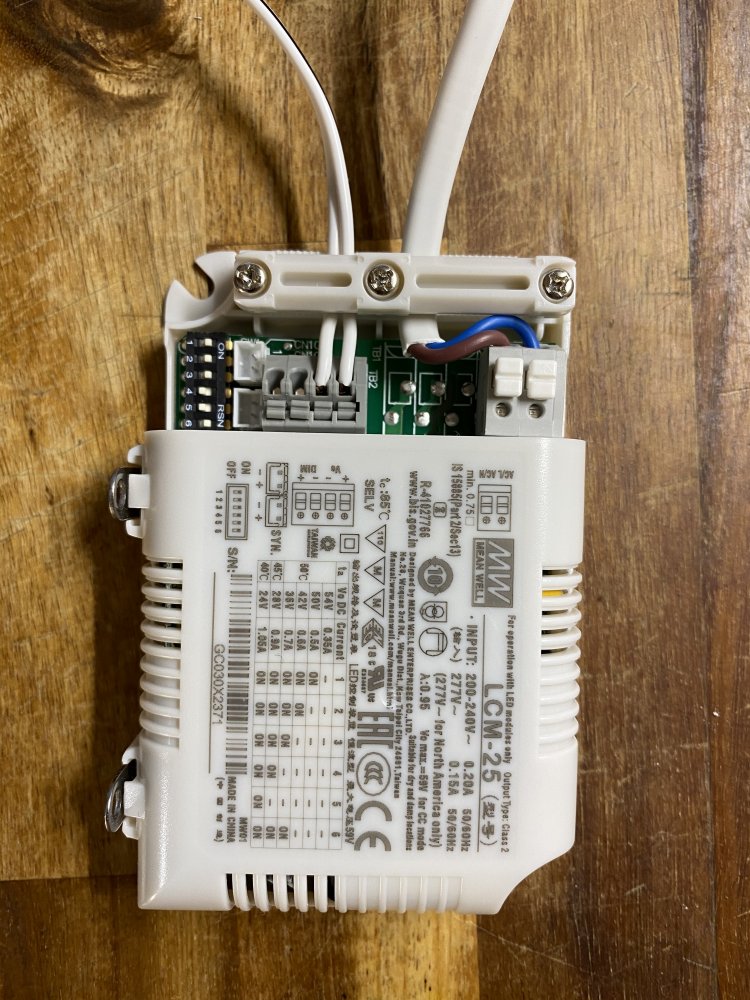

Anschluss Meanwell LCM

• mph
• 01. Feb. 2021

Pflanzenlampe LM301B 3500K + Far Red

Das LED-Profil kann mit einer transparenten Abdeckung versehen werden. Dazu gehören auch noch ein Niederhalter und zwei Endkappen.



[Andi_Reas]

Wäre schön wenn da noch eine Leiterbahn nach vorn gezogen wäre, so dass beide Pole nebeneinander sind, so dass man das Kabel schöner verlegen kann. Die Bauform gefällt mir abgesehen davon gut.



[mph]

Wenn man nur eine Lampe anschließt, wäre es tatsächlich praktischer wenn beide Klemmen auf einer Seite sind. Man kann sie aber an einer Konstantstromquelle in Reihe schalten, dann ist die jetzt vorhandene Klemmenanordnung wieder praktischer.



[mph]

Die Konstantstromquelle PLM-25-700 liefert 700mA. Die LCM-25 ist in Stufen per Dip-Schalter einstellbar, 350mA, 500mA, 600mA, 700mA, 900mA, 1050mA.



[Taswerox]

Gibt es hierzu einen Link zu den Einzelteile wo Sie es beziehen? Nicht nur din Chili werden vorgezogen sondern auch andere Gartenpflänzchen... so ist eine DIY eine preisgünstige Option gegenüber den teure fertige Pflanzenlampen. (Die ich mir Coronabedingt zZ. nicht leisten kann)



[mph]

Die LED-Streifen und die Profile habe ich von LED-Tech.de. Das hier ist der Streifen:

50cm MIXED Alustreifen mit 60x 3500K + 5x 660nm LEDs - 60x Samsung LM301B + 5x Osram Square

www.led-tech.de

Wenn endlich noch ein paar Kleinteile angekommen sind, erstelle ich eine kurze Bauanleitung und stelle auch ein Angebot im Marktplatz ein. Dann gibt es die oben beschriebenen Lampen teilweise vormontiert als Bausatz auch hier im Forum zu kaufen. Bausatz meint den ins Profil eingeklebten Streifen, Netzteil, Leitungsmaterial, vorbereitete Netzleitung mit Eurostecker, Nutensteine, um das Profil festschrauben oder Ösen einschrauben zu können, Kabelbinderblöcke und Kurzanleitung.
